2021.4.4
若您的版本低于2021.4.4，请参见：。

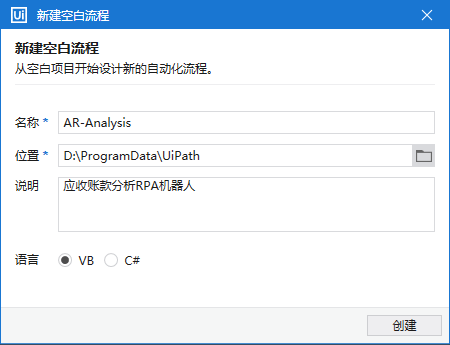

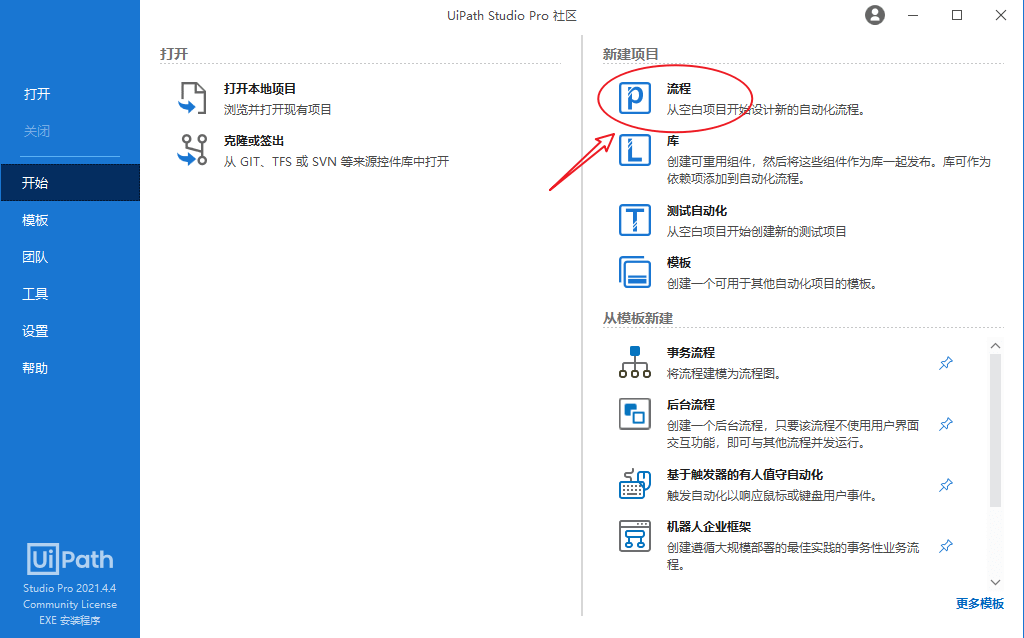

2. 新建流程
| 参数 | 值 | 是否必填 | 备注 |
|---|---|---|---|
| 名称 | AR-Analysis |
是 | 可自定义为其他名称 |
| 位置 | D:\ProgramData\UiPath |
是 | 默认路径为：C:\Users\[yourname]\Documents\UiPath； 推荐设置为其他路径，如：在D盘新建一个专门用来存放软件文档的文件夹，然后再按照项目新建子文件夹 |
| 说明 | 应收账款分析RPA机器人 |
否 | |
| 语言 | VB |
是 | 可选项：VB、C# |
3. 下载案例
，并将之拷贝到项目所在目录（如：此处为D:\ProgramData\UiPath\AR-Analysis
4. 新建【序列】

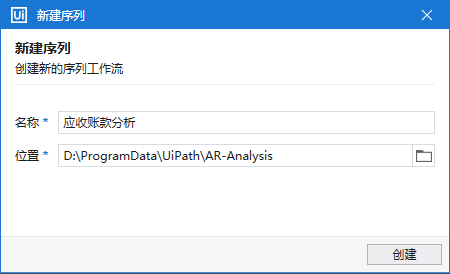

设计 → 新建 → 序列 → 输入“应收账款分析” → 创建。
| 参数 | 值 | 备注 |
|---|---|---|
| 名称 | 应收账款分析 |
|
| 位置 | D:\ProgramData\UiPath\AR-Analysis |
默认 |
5. 设置【读取范围】
5.1. 添加【读取范围】

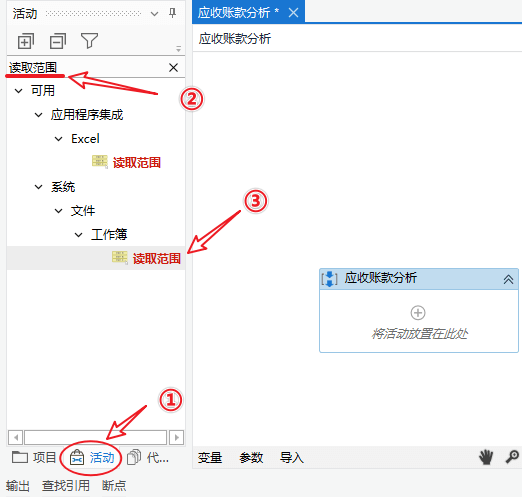

活动 → 搜索“读取范围” → 双击系统-文件-工作簿下的【读取范围】，将之添加至右侧。
5.2. 设置【读取范围】
注意：以下参数值，均需使用英文双引号（
"
| 参数 | 值 | 备注 |
|---|---|---|
| 工作簿路径 | "UiPath-Example-AR-Analysis.xlsx" |
此为源文件工作簿名称，由于放在了项目根目录下，无需输入完整的路径， 但，若您未将此文件放在本项目根目录，则需要填写完整的文件所在路径 |
| 工作表名称 | "Data" |
此为原始数据所在工作表名 |
| 范围 | "" |
空双引号（""）表示选取整个工作表 |
| 数据表 | DT |
按快捷键（Ctrl+K） → 输入DT → 回车； 修改【变量】框内新增变量DT的属性为： “变量类型”为DataTable “范围”为应收账款分析 |
| 添加标头 | ☑️ | 勾选之 |
6. 设置【分配】
6.1. 添加【分配】

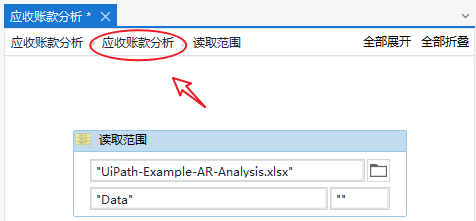

（1）点击【应收账款分析】，回到上层界面
（2）搜索“分配” → 将工作流-控件-分配下的【分配】拖动到【读取范围】下的➕符号上。
6.2. 设置【分配】
| 参数 | 值 | 备注 |
|---|---|---|
| 值 | DT.DefaultView.ToTable(True,"客户名称") |
|
| 受让人 | ClientDT |
按快捷键（Ctrl+K） → 输入ClientDT → 回车； 然后，将【变量】框内，新增变量ClientDT的“变量类型”更改为DataTable |

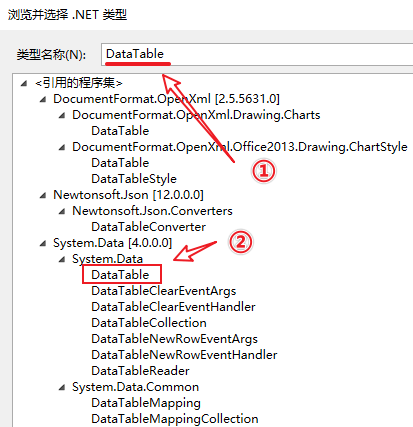

注：选择
DataTable类型的操作方法：点击下拉框 → 浏览类型 → 输入“DataTable” → 双击选择
System.Data.DataTable。
7. 设置【构建数据表】
7.1. 添加【构建数据表】

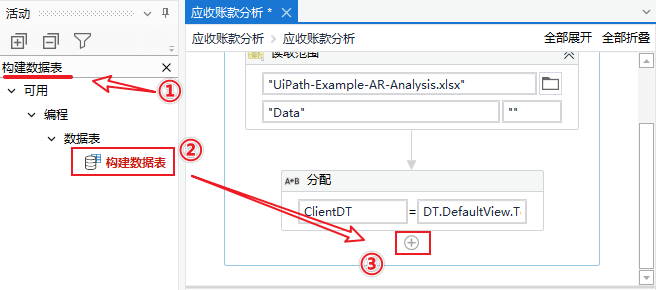

搜索“构建数据表” → 将编程-数据表下的【构建数据表】拖动到【分配】下的➕符号上。

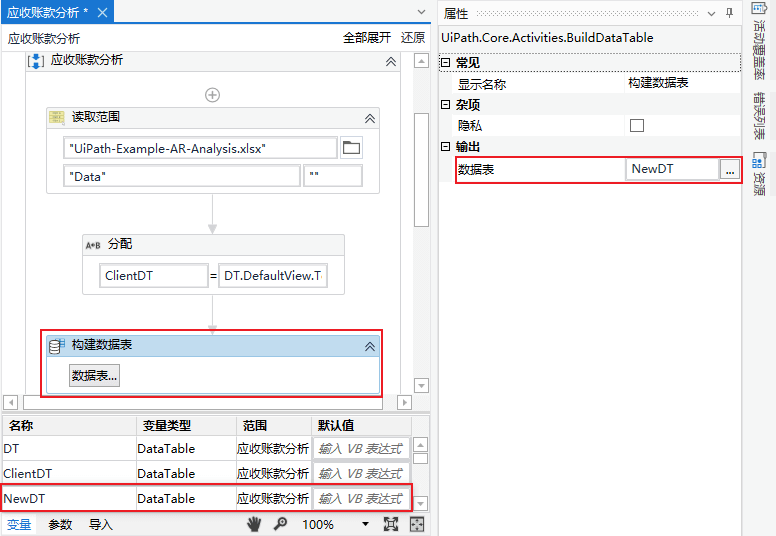

7.2. 设置【构建数据表】
| 参数 | 值 | 备注 |
|---|---|---|
| 数据表 | NewDT |
按快捷键（Ctrl+K） → 输入NewDT → 回车； 修改【变量】框内新增变量NewDT的属性为： “变量类型”为DataTable； “范围”为应收账款分析 |

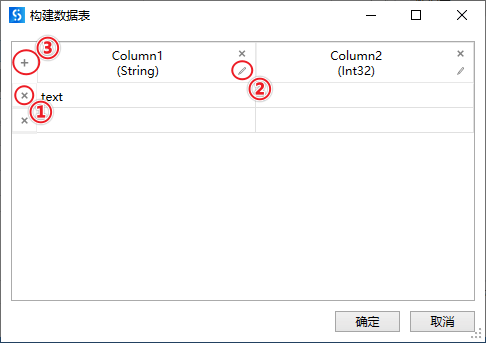

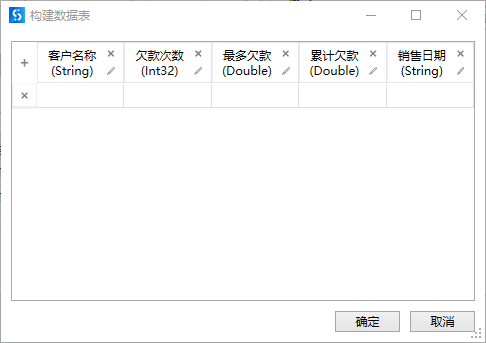

7.3. 设置【数据表…】
点击数据表... → ①点击❌删除第一行的数据 → ②点击🖊编辑表头和类型 → ③点击➕添加列

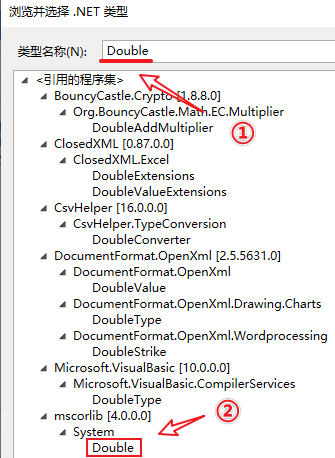

注：选择
Double类型的操作方法：点击下拉框 → 浏览类型 → 输入“Double” → 双击选择
System.Double。
设置好后的结果，如下：
| 列名称 | 数据类型 |
|---|---|
客户名称 |
String |
欠款次数 |
Int32 |
最多欠款 |
Double |
累计欠款 |
Double |
销售日期 |
String |
8. 设置【对于数据表中的每一行】
8.1. 添加【对于数据表中的每一行】

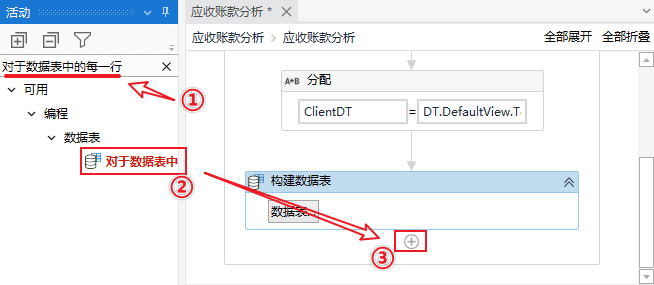

搜索“对于数据表中的每一行” → 将编程-数据表下的【对于数据表中的每一行】拖动到【构建数据表】下的➕符号上。

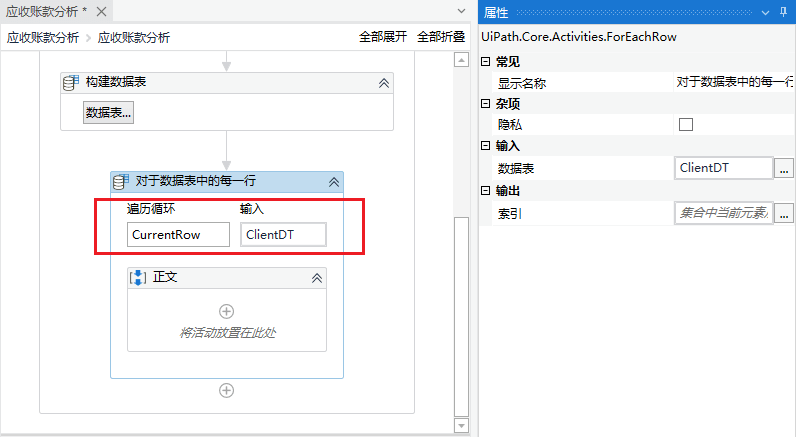

8.2. 设置【对于数据表中的每一行】
| 参数 | 值 | 备注 |
|---|---|---|
| 遍历循环 | CurrentRow |
|
| 输入 | ClientDT |
9. 设置【筛选数据表】

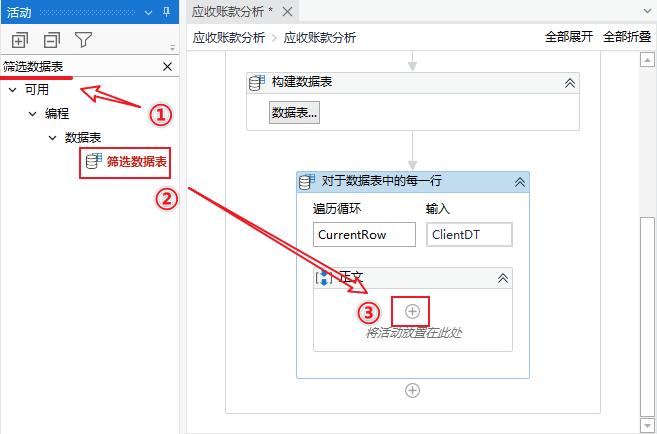

9.1. 添加【筛选数据表】
搜索“筛选数据表” → 将编程-数据表下的【筛选数据表】拖动到【正文】下的➕符号上。
9.2. 设置【筛选数据表】

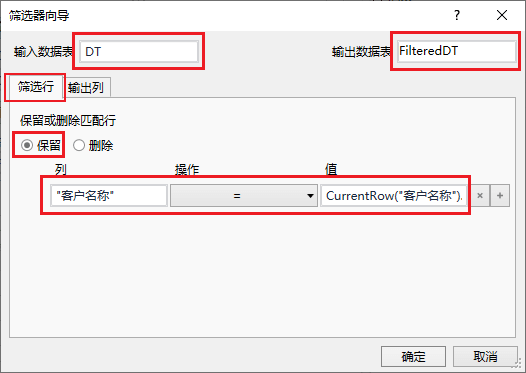

点击配置筛选器 → 按如下图所示配置相关参数。
9.2.1. 筛选行
| 参数 | 值 | 备注 |
|---|---|---|
| 输入数据表 | DT |
|
| 输出数据表 | FilteredDT |
按快捷键（Ctrl+K） → 输入FilteredDT → 回车 |
| 保留或删除匹配行 | 保留 |
|
| 列 | "客户名称" |
|
| 操作 | = |
|
| 值 | CurrentRow("客户名称").ToString |

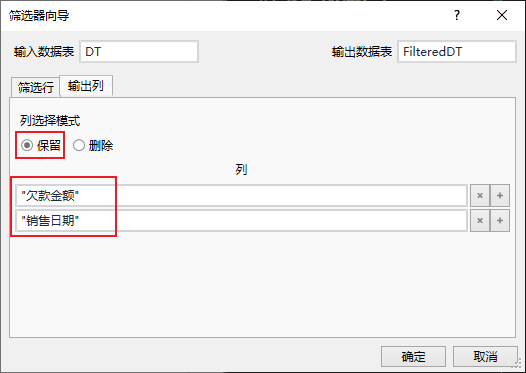

9.2.2. 输出列
| 参数 | 值 | 备注 |
|---|---|---|
| 列选择模式 | 保留 |
|
| 列1 | "欠款金额" |
对应工作簿"UiPath-Example-AR-Analysis.xlsx" 中的工作表Data中的表头欠款金额 |
| 列2 | "销售日期" |
对应工作簿"UiPath-Example-AR-Analysis.xlsx" 中的工作表Data中的表头销售日期 |
注：点击➕符号，即可增加输入框。
10. 设置【多重分配】
10.1. 添加【多重分配】

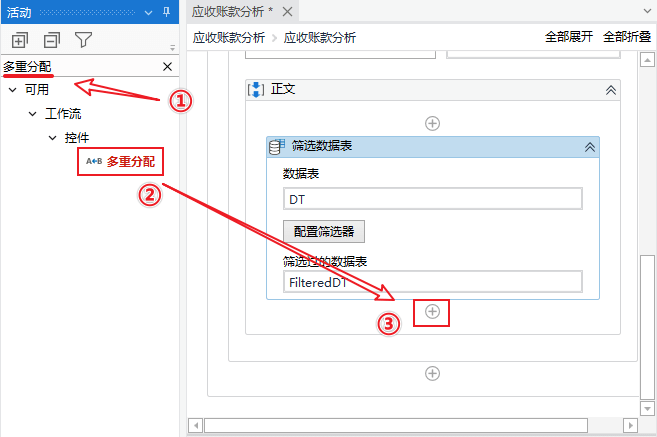

搜索“多重分配” → 将工作流-控件下的【多重分配】拖动到【筛选数据表】下的➕符号上。

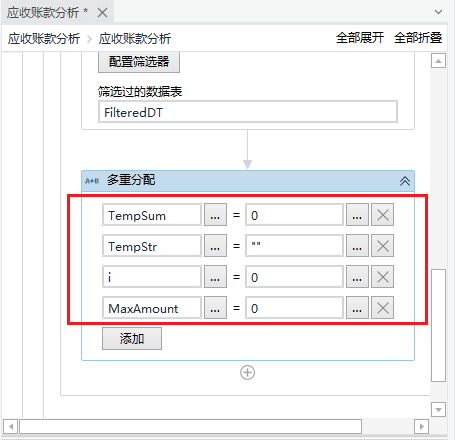

10.2. 设置【多重分配】
| 目标 | 值 | 备注 |
|---|---|---|
TempSum |
0 |
按快捷键（Ctrl+K） → 输入TempSum → 回车 |
TempStr |
"" |
按快捷键（Ctrl+K） → 输入TempStr → 回车 |
i |
0 |
按快捷键（Ctrl+K） → 输入i → 回车 |
MaxAmount |
0 |
按快捷键（Ctrl+K） → 输入MaxAmount → 回车 |
10.3. 修改【变量】

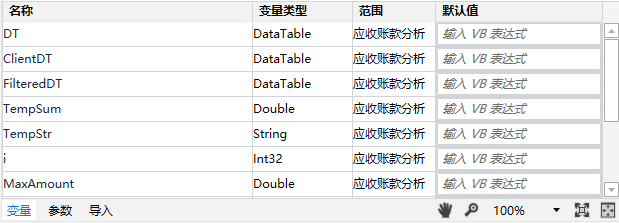

按照下表样式，修改对应【变量】的“变量类型”和“范围”，“默认值”留空即可。
| 名称 | 变量类型 | 范围 | 默认值 |
|---|---|---|---|
DT |
DataTable |
应收账款分析 |
|
ClientDT |
DataTable |
应收账款分析 |
|
FilteredDT |
DataTable |
应收账款分析 |
|
TempSum |
Double |
应收账款分析 |
|
TempStr |
String |
应收账款分析 |
|
i |
Int32 |
应收账款分析 |
|
MaxAmount |
Double |
应收账款分析 |
11. 设置【对于数据表中的每一行】
11.1. 添加【对于数据表中的每一行】
搜索“对于数据表中的每一行” → 将编程-数据表下的【对于数据表中的每一行】拖动到【多重分配】下的➕符号上。

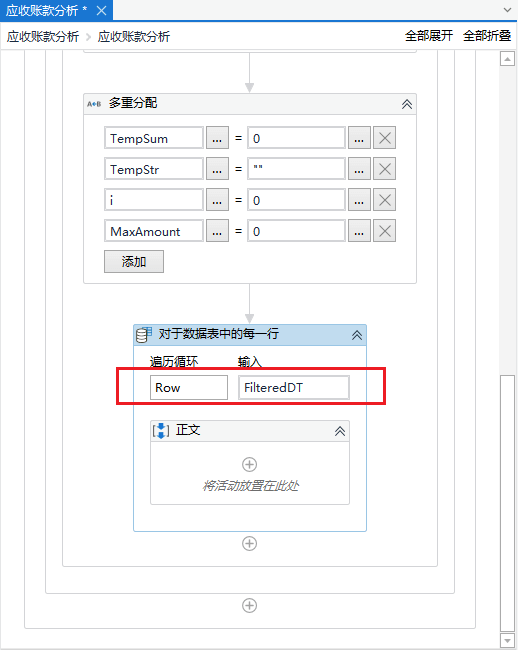

11.2. 设置【对于数据表中的每一行】
| 参数 | 值 | 备注 |
|---|---|---|
| 遍历循环 | Row |
按快捷键（Ctrl+K） → 输入Row → 回车； 修改【变量】框内新增变量Row的属性为： “变量类型”为DataTable； “范围”为应收账款分析 |
| 输入 | FilteredDT |

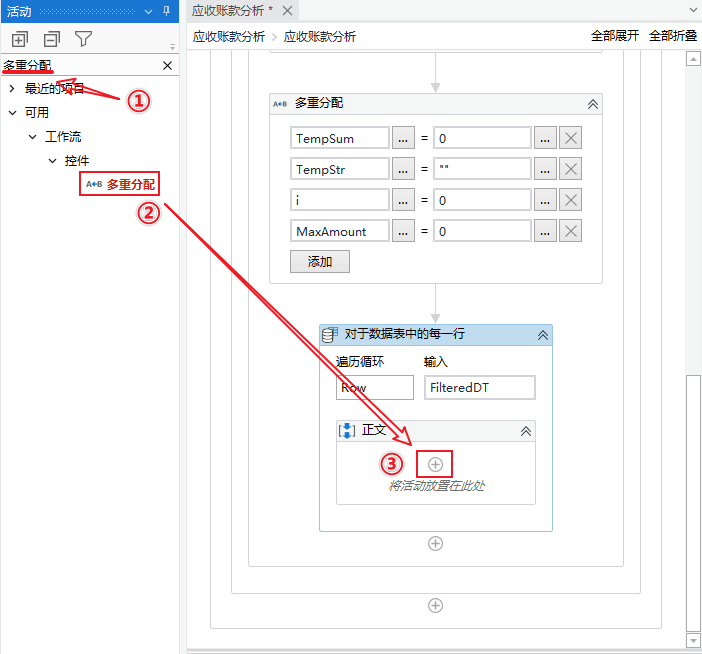

12. 设置【多重分配】
12.1. 添加【多重分配】
搜索“多重分配” → 将工作流-控件下的【多重分配】拖动到【正文】中的➕符号上。

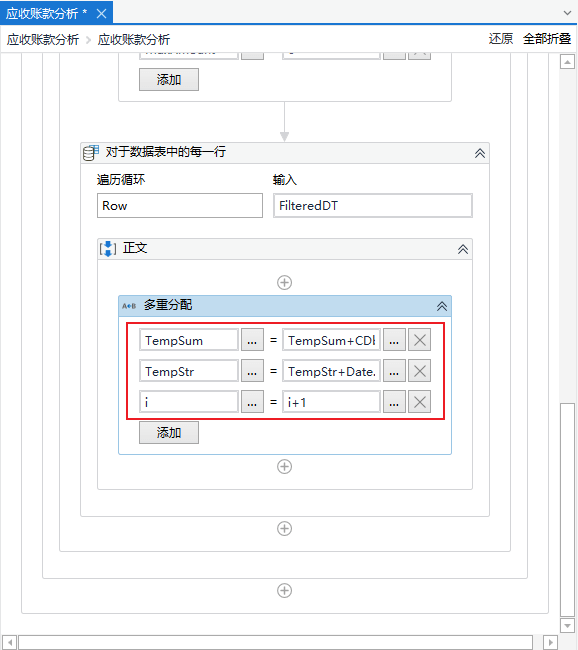

12.2. 设置【多重分配】
| 目标 | 值 | 备注 |
|---|---|---|
TempSum |
TempSum+CDbl(Row("欠款金额")) |
|
TempStr |
TempStr+Date.Parse(Row("销售日期").ToString).ToString("yyyy-MM-dd")+", " |
逗号后留个空格，转换后的格式更好看点 |
i |
i+1 |
13. 设置【IF条件】
13.1. 添加【IF条件】

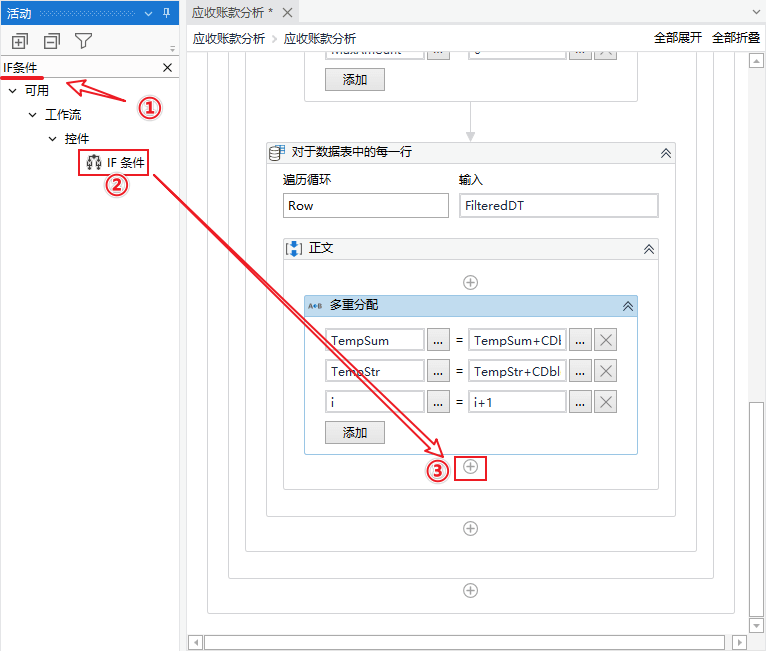

搜索“IF条件” → 将工作流-控件下的【IF条件】拖动到【多重分配】下的➕符号上。

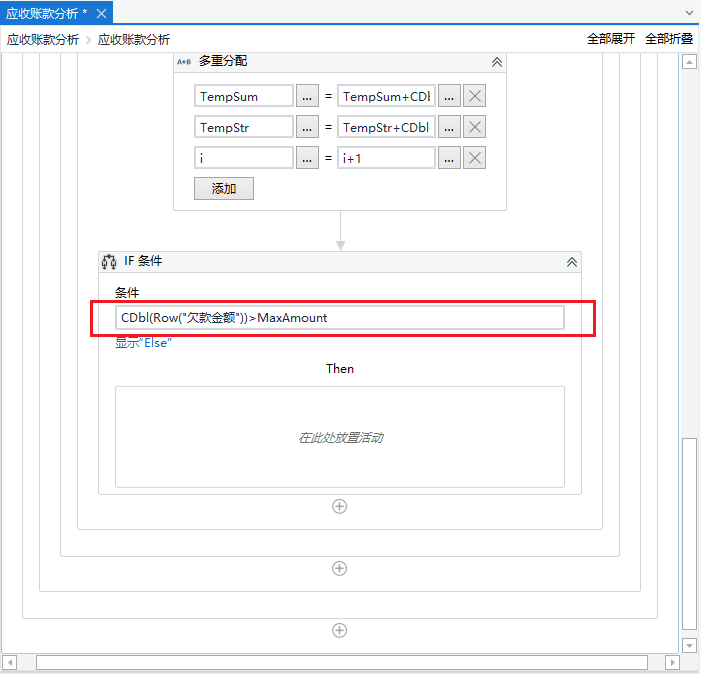

13.2. 设置【IF条件】
| 参数 | 值 |
|---|---|
| 条件 | CDbl(Row("欠款金额"))>MaxAmount |
14. 设置【分配】
13.2. 添加【分配】

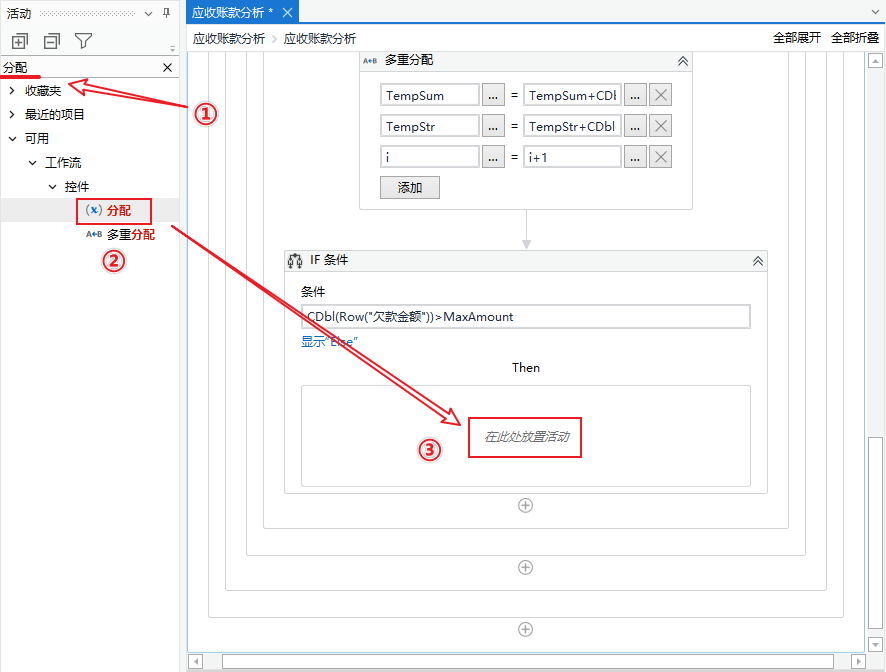

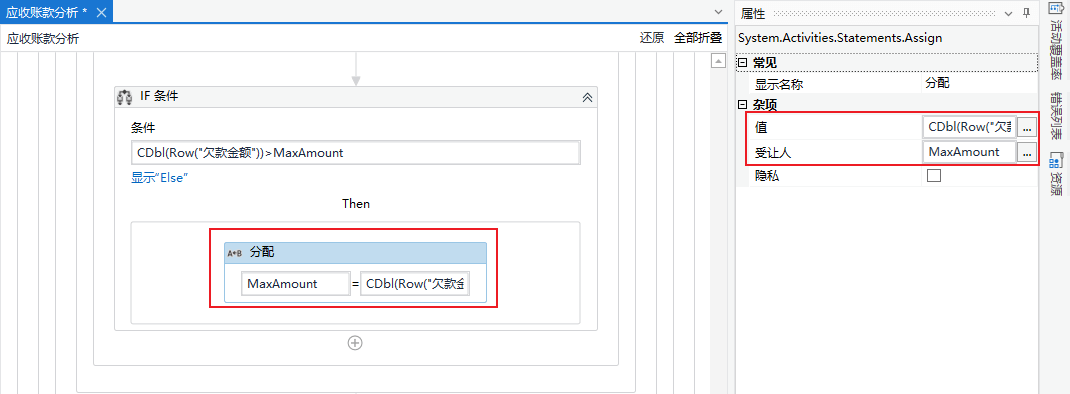

搜索“分配” → 将工作流-控件下的【分配】拖动到【IF条件】内的【在此处放置活动】。
13.2. 设置【分配】
| 参数 | 值 |
|---|---|
| 值 | CDbl(Row("欠款金额")) |
| 受让人 | MaxAmount |

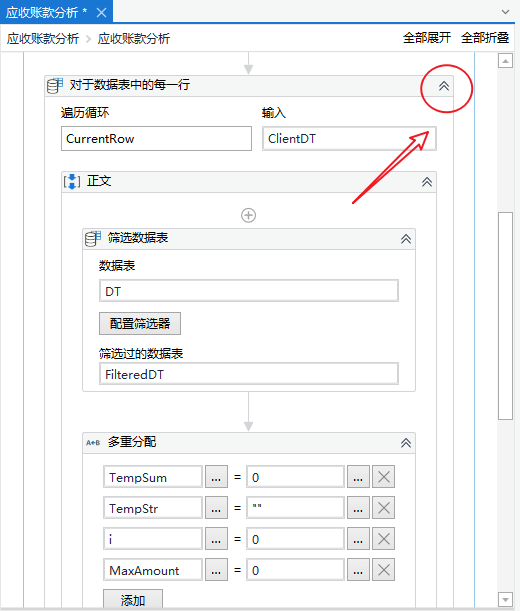

15. 设置【多重分配】
15.1. 添加【多重分配】
（1）折叠【对于数据表中的每一行】

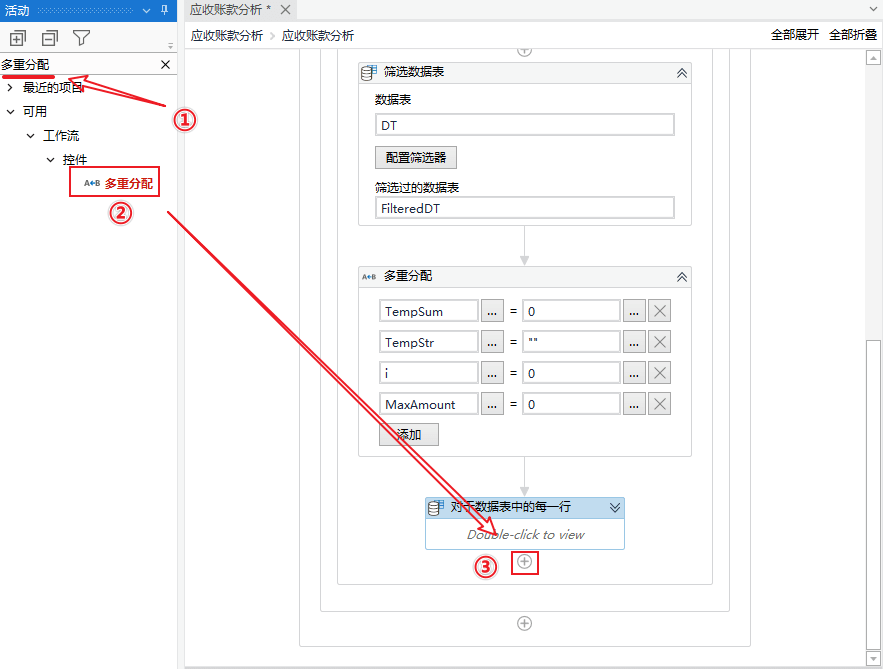

（2）搜索“多重分配” → 将工作流-控件下的【多重分配】拖动到【对于数据表中的每一行】下的➕符号上。

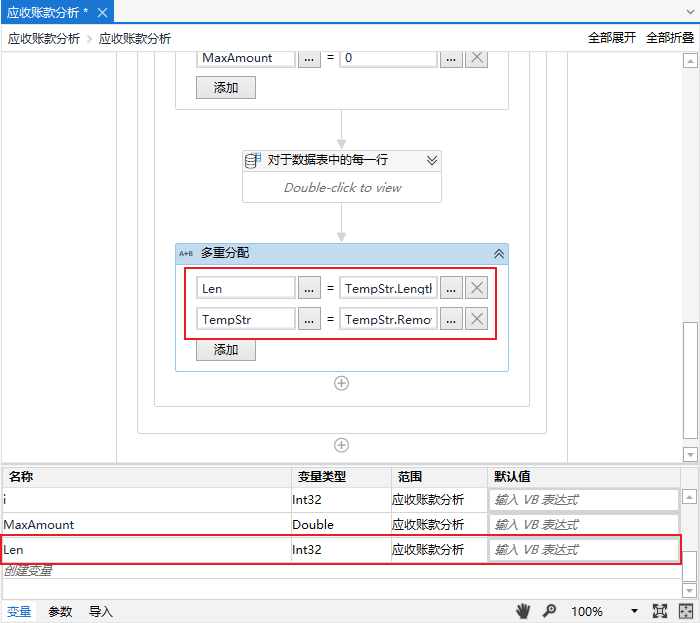

15.2. 设置【多重分配】
| 目标 | 值 | 备注 |
|---|---|---|
Len |
TempStr.Length |
按快捷键（Ctrl+K） → 输入Len → 回车； 修改【变量】框内新增变量Len的属性为： “变量类型”为Int32； “范围”为应收账款分析 |
TempStr |
TempStr.Remove(Len-1,1) |
16. 设置【添加数据行】

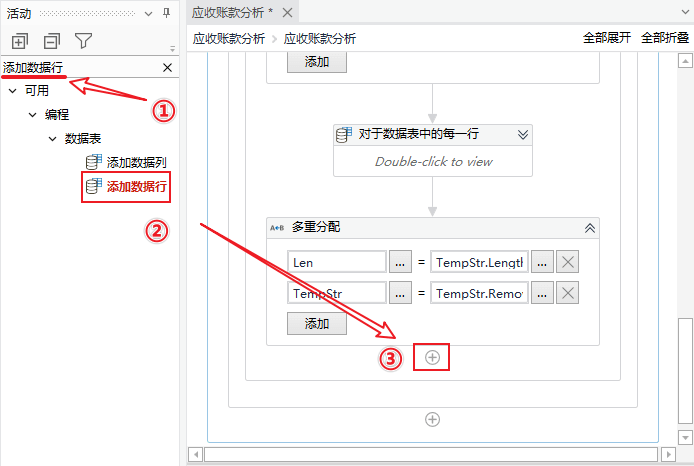

16.1. 添加【添加数据行】
搜索“添加数据行” → 将编程-数据表下的【添加数据行】拖动到【多重分配】下的➕符号上。
16.2. 设置【添加数据行】
| 参数 | 值 | 备注 |
|---|---|---|
| 数据行 | 空着，不要填 | |
| 数据表 | NewDT |
|
| 数组行 | {CurrentRow("客户名称"),i,MaxAmount,TempSum,TempStr} |
17. 设置【排序数据表】

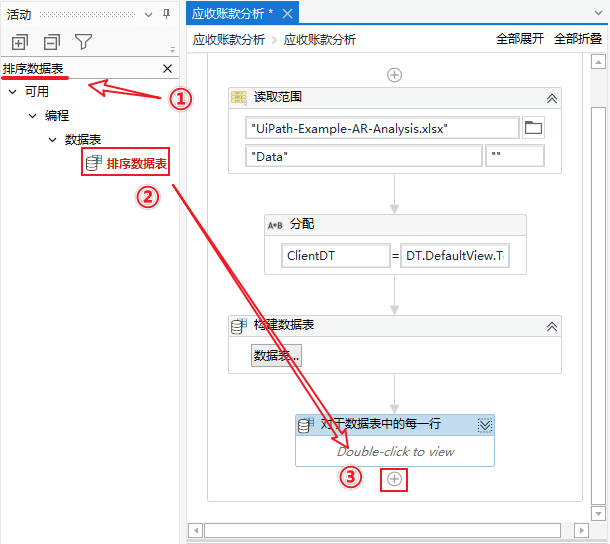

17.1. 添加【排序数据表】
（1）折叠【对于数据表中的每一行】
（2）搜索“排序数据表” → 将编程-数据表下的【排序数据表】拖动到【对于数据表中的每一行】下的➕符号上。

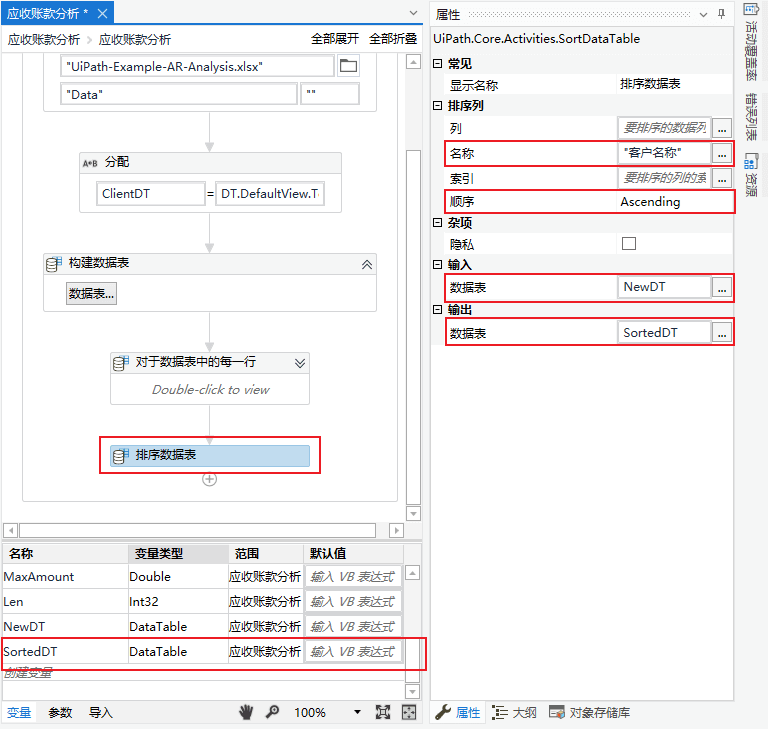

17.2. 设置【排序数据表】
| 参数 | 值 | 备注 |
|---|---|---|
| 名称 | "客户名称" |
|
| 顺序 | Ascending |
|
| 输入-数据表 | NewDT |
|
| 输出-数据表 | SortedDT |
按快捷键（Ctrl+K） → 输入SortedDT → 回车； 确保【变量】框内新增变量SortedDT的属性为： “变量类型”为DataTable； “范围”为应收账款分析 |
18. 设置【复制文件】

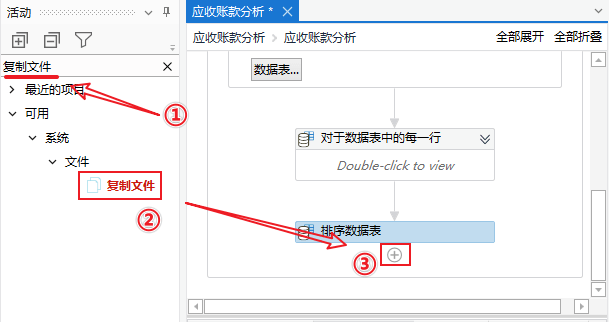

18.1. 添加【复制文件】
搜索“复制文件” → 将系统-文件下的【复制文件】拖动到【排序数据表】下的➕符号上。
18.2. 设置【复制文件】
| 参数 | 值 | 备注 |
|---|---|---|
| 来源文件夹 | "UiPath-Example-AR-Analysis.xlsx" |
此为源文件工作簿名称，由于放在了项目根目录下，无需输入完整的路径， 但，若您未将此文件放在本项目根目录，则需要填写完整的文件所在路径 |
| 目标文件夹 | "应收账款分析.xlsx" |
此为拟复制后生成的新工作簿名称， 由于放在了项目根目录下，无需输入完整的路径 |
| 覆盖 | ☑️ |
18.3. 关于设置【复制文件】的说明
实务中，建议保留原件，而不是直接在原件上操作；
可以避免：因错误的操作，让原文件损坏，不可恢复。
19. 设置【写入范围】

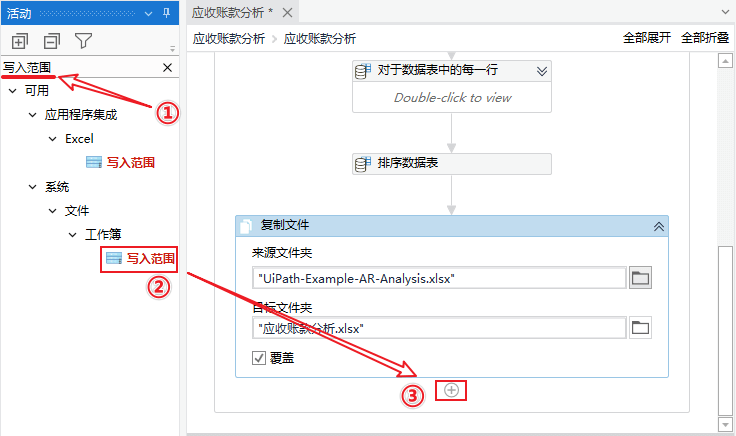

19.1. 添加【写入范围】
搜索“写入范围” → 将系统-文件-工作簿下的【写入范围】拖动到【复制文件】下的➕符号上。

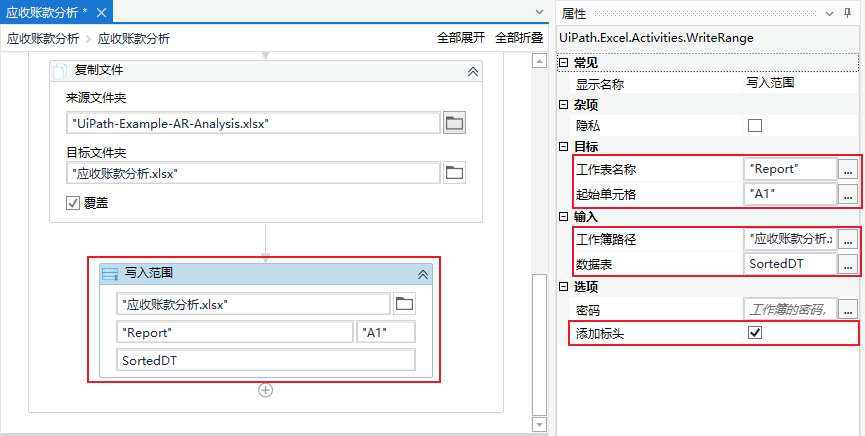

19.2. 设置【写入范围】
| 参数 | 值 | 备注 |
|---|---|---|
| 工作表名称 | "Report" |
对应即将被复制后生成的工作簿"应收账款分析.xlsx"中的工作表Report |
| 起始单元格 | "A1" |
|
| 工作簿路径 | "应收账款分析.xlsx" |
此为拟复制后生成的新工作簿名称， 由于放在了项目根目录下，无需输入完整的路径 |
| 数据表 | SortedDT |
|
| 添加标头 | ☑️ |
20. 保存
按快捷键（Ctrl+S） ，或者点击💾图标。
21. 运行
按快捷键（Ctrl+F6） ，或者点击 运行文件图标。
22. 结果展示

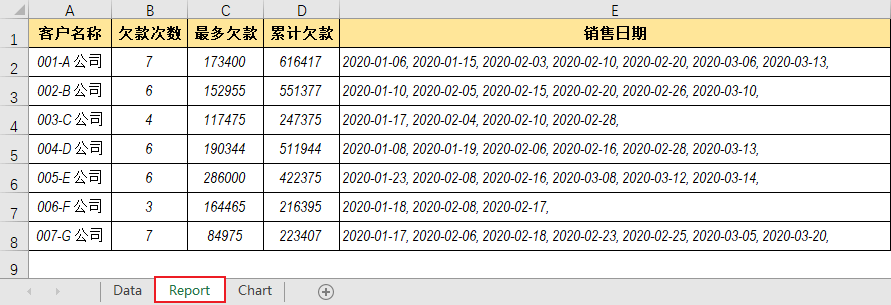

22.1. 报告

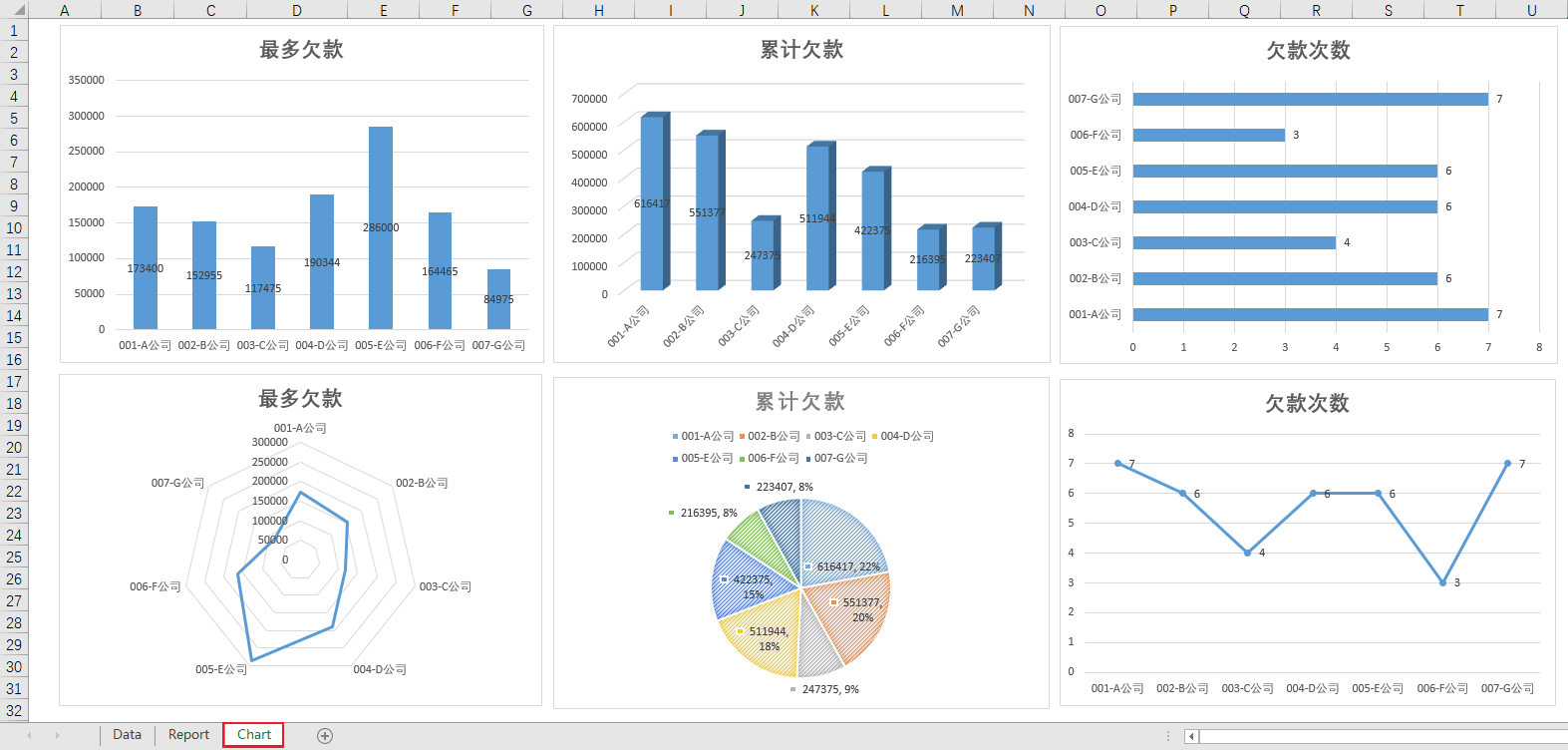

22.2. 图表
